SB-XH3型信號與系統綜合實驗箱
簡述：
信號與系統綜合實驗箱是在前款的優勢基礎上開發出的又一新型“信號與系統”實驗系統。根據《信號與系統》和《數字信號處理》兩門課相互關聯的特點，在總結信號與系統實驗教學經驗，并結合數字信號處理技術、DDS技術，開發出的新型“信號與系統”實驗箱。它既可完成傳統實驗箱所有信號系統實驗；又可完成傳統實驗箱難以完成或結果不理想的信號分解、信號與系統卷積、數字濾波器等實驗；同時也能做“數字信號處理”和“DSP應用”實驗；實驗箱采用了正面貼膜工藝，增加了USB通信接口，可完成虛擬儀表功能和多種常見信號觀測功能。系統既美觀又穩定可靠，方便管理。適合�？啤⒈究�、研究生和研發人員使用。
與同類產品比較，SB-XH3信號系統優勢：
信號系統實驗箱基于數字信號處理技術、DDS技術、虛擬儀表技術，既能完成傳統的信號系統實驗；又能完成傳統實驗箱難以完成的“信號卷積“、“任意信號分解”、“數字濾波器在線設計與實現”、“任意信號的實時頻譜分折（虛擬頻譜儀）”等實驗；同時又有開發開放區便于學生進行二次開發。
1.內置DDS信號源，可產生：正弦波、三角波、占空比可變的脈沖信號、掃頻信號、半波、全波等；
2.內置數字頻率計：0HZ～250KHZ；
3.內置數字豪伏表：0V～10V；
4.復雜信號的抽樣與恢復；
5.信號的卷積；
6.各種無源、有源模擬濾波器設計、仿真、驗證（提供整套仿真課件）
7.數字濾波器的在線設計、實現（提供整套在線設計、下載軟件）
8.方波信號的分解與合成；
9.任意信號的分解與合成；（三角波、正弦波、半波、全波等信號）
10.內置USB接口，可實現虛擬示波器、虛擬頻譜儀功能；（提供整套示波器顯示、任意信號頻譜分折軟件）

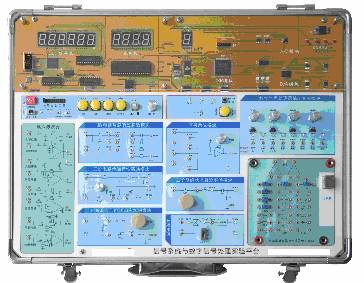

一、產品圖片
二、產品特點
1．信號源采用DDS新技術，可產生高純度的正弦波，信號頻率在0MHZ～250KHZ內可100HZ步長精確可調，對學生研究信號頻譜很有幫助。同時DDS信號源兼?zhèn)浞讲�、三角波、鋸齒波功能和掃頻功能，及頻率與占空比精確可調的脈沖信號。
2．采用DSP數字信號處理新技術，將模擬電路難以實現或?qū)嶒灲Y果不理想的“信號分解與合成”、“信號卷積”等實驗得以準確地演示，并能生動地驗證理論結果；
3．PC機和DSP結合可在線仿真、產生、觀測各種特殊信號，如：指數信號等。
4．平臺和PC機結合可實現虛擬儀表功能：各系統輸出信號可經采集模塊的高速A/D和USB口將數據傳至PC機，配上軟件后可顯示系統的幅頻特性，使實驗結果更直觀。
5．可系統地了解并比較無源、有源、數字濾波器的性能及特性，學會數字濾波器的設計與實現。
6．實驗箱配有DSP同PC主機的通信接口，學生可在我們提供軟件的基礎上進行“信號與系統”的二次開發，如：各種數字濾波器設計與實現、頻譜分析、卷積等。
7．實驗箱配有DSP標準的JTAG插口，學生可通過仿真器完成DSP應用的開發實驗如：A/D轉換、D/A轉換、DSP的IO口使用、DSP定時器使用等。
8．實驗系統特別注重二次開發和可擴展性，學生既可進行軟件開發，又可自制小板進行單元電路擴展實驗。
9．實驗系統用有機玻璃和薄膜保護，使系統既美觀又穩定可靠。
10．內置DDS信號源、數字頻率計、數字毫伏表。
三、技術指標
1．DDS信號源：三角波、方波、正弦波、掃頻信號。
2．正弦波、三角波等頻率：1HZ～250KHZ；矩形波頻率：1Hz～20KHz，占空比精確可調。
3．數字頻率計：0HZ～10MHZ。
4．數字毫伏表：0V～10V。
四、實驗項目
第一章 信號與系統綜合實驗概述
第一節
SB-XH3信號與系統模塊組成介紹
第二節 各實驗模塊介紹
第三節 信號源
第二章 傳統教學實驗
實驗1
階躍響應與沖激響應
實驗2 連續時間系統的模擬
實驗3 有源無源濾波器
實驗4 抽樣定理與信號恢復
實驗5 二階網絡狀態軌跡的顯示
實驗6 一階電路的暫態響應
實驗7 二階電路的暫態響應
實驗8 二階電路傳輸特性
實驗9 信號卷積實驗
實驗10
矩形脈沖信號的分解
實驗11 矩形脈沖信號的合成
實驗12 諧波幅度對波形合成的影響
實驗13 相位對波形合成的影響
實驗14
數字濾波器
實驗15 虛擬儀表
實驗16 信號產生實驗
實驗17 數字濾波器在線設計
實驗18 信號頻譜分析
第三章 二次開發實驗
實驗19 MATLAB軟件使用實驗
實驗20 MATLAB各種信號產生、頻譜分折、下載、觀測實驗
實驗21 無源、有源、數字濾波器性能比較實驗
實驗22 各種數字濾波器設計實驗
實驗23 DSP數字信號處理單元實驗
實驗24
DSP應用實驗
實驗25 虛擬儀表使用實驗
實驗26 自定義信號的卷積實驗
實驗27 脈沖信號的CPLD實現
實驗28
擴展板及擴展實驗的設計與制作
備注：以上所有實驗因配備：20兆模擬或數字示波器1臺、模擬或數字萬用表1塊，如需第三章（二次開發）實驗內容應配備1臺電腦，但 第一章及第二章實驗內容無需配電腦
教學配置（數量按學校采購要求配置）
|
序號 |
設備名稱 |
型 號 |
備 注 |
|
1-1 |
信號與系統綜合實驗箱 |
SB-XH3 |
每組一臺 |
|
出廠附件 |
使用說明書 |
1本 | |
|
電源線 |
1根 | ||
|
信號連接線 |
15根 | ||
|
USB接口線 |
1根 | ||
|
保修卡/合格證 |
1套 | ||
|
配套軟件光盤 |
1套 | ||
附： SB-XH3信號系統在線設計
1. USB驅動安裝
（1）運行“372drive”文件夾中的USB驅動程序CH372DRV.EXE。在圖1中的界面選擇INSTALL，完成USB口驅動的安裝。
圖1
（2）用USB線連接實驗平臺與PC機

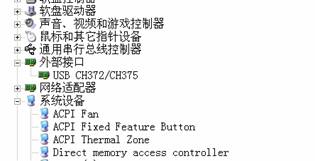

（3）按下SW102按鈕對DSP進行復位，或?qū)嶒炏浼与姀臀唬谟嬎銠C的控制面板中的設備管理器可以添加了一個外部接口，如圖2所示，表示USB口工作正常。
圖2
（4）按下SW101按鈕選擇DSP工作的程序，當程序號模塊顯示“1”時，即可以進行在線設計程序。當程序號模塊顯示“2”時，可以通過觀測DSP產生的各種信號波形。
2．在線設計
運行主程序.exe，即打開本配套軟件的主程序，如圖3所示，雙擊界面，則出現在線設計實驗選擇界面，如圖4所示。包含4種實驗選擇。
2．1濾波器設計

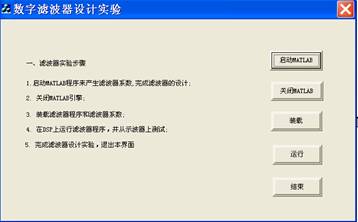

在“信號與系統在線設計程序”界面上選擇“濾波器設計”，即可以通過MATLAB設計濾波器系數，并加載到DSP中運行，通過實驗箱測試濾波器的特性。界面如圖5所示。界面上介紹了操作步驟，并包含“啟動MATLAB”、“關閉MATLAB”、“裝載”、“運行”、“結束”等按鈕。
（1）“啟動MATLAB”，自動調用MATLAB，通過MATLAB完成濾波器的設計，并產生相應的濾波器系數。
（2）“關閉MATLAB”，關閉MATLAB的濾波器設計界面。
（3）“裝載”，將實現濾波器的DSP代碼和濾波器系數加載到實驗箱中的DSP中。
（4）“運行”，運行DSP中的濾波器程序，并在相應的測試點測試濾波器的性能。
（5）“結束”，結束濾波器設計實驗，退出該實驗界面。
圖5
2．2頻譜分析
在“信號與系統在線設計程序”界面上選擇“頻譜分析”按鈕，出現頻譜分析實驗平臺界面，如圖6所示。該實驗通過PC機上加載信號到DSP，進行傅立葉變換，并將變換后的信號頻譜采集到PC機上觀測�！邦l譜分析實驗平臺”包含“加載原始信號”、“運行”、
“實時分析”、“結束”等按鈕，以及原始信號波形、DFT頻譜波形兩個圖形顯示區。
圖6
（1）“加載原始信號”，
從PC機上選擇定制好的信號，將DSP程序代碼和該信號數據加載到實驗箱的DSP中。同時在界面左邊的原始信號波形區域顯示該信號的時域波形。
（2）“運行”，運行DSP中的頻譜分析程序，可以通過在實驗箱的測試點上觀測。
（3）“實時分析”，將DSP中的頻譜分析的結果采集到計算機上，在界面左邊的DFT頻譜波形區域顯示出該信號的頻譜。
（4）“結束”，結束頻譜分析實驗，退出該實驗界面，
2．3 DSP應用

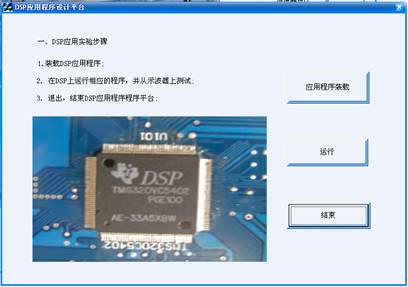

在“信號與系統在線設計程序”界面上選擇“DSP應用”按鈕，出現DSP應用實驗平臺界面，如圖7所示。該實驗通過PC機將自主編寫的DSP應用程序加載到實驗箱的DSP中運行，可不用仿真器。“頻譜分析實驗平臺”包含“應用程序裝載”、“運行”、“結束”等按鈕，以及原始信號波形、DFT頻譜波形兩
圖7
（1）“應用程序裝載”，
自主的設計一些DSP應用程序，從PC機上將DSP程序代碼加載到實驗箱的DSP中，可以不需要仿真器。
（2）“運行”，運行下載到DSP中應用程序，可以通過在實驗箱的測試點上觀測。
（3）“結束”，結束DSP應用實驗，退出該實驗界面，
2．4 虛擬儀表

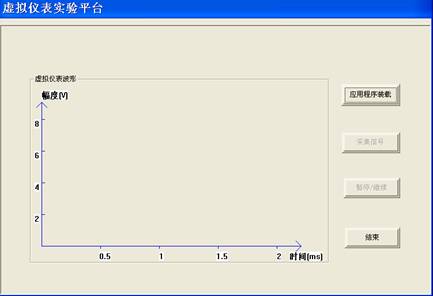

在“信號與系統在線設計程序”界面上選擇“虛擬儀表”按鈕，出現虛擬儀表實驗平臺界面，如圖8所示。該實驗將實驗箱的信號采集到計算機端，在計算機顯示信號波形，完成一些儀表的功能�！疤摂M儀表實驗平臺”包含“應用程序裝載”、“采集信號”、“暫停/繼續”、“結束”等按鈕，以及采集到的信號波形顯示區域。
（1）“應用程序裝載”， 將完成虛擬儀表功能的DSP代碼通過PC機加載到實驗箱的DSP中。
（2）“采集信號”，運行下載到DSP中應用程序，將需要測試的信號采集到計算機端，并在計算機顯示器上顯示信號的波形。也可以將該信號通過儀表在實驗箱的測試點上觀測，并進行比較。
（3）“暫停/繼續”，為了觀測的方便，可以暫停對信號的采集和繼續采集顯示。
（4）“結束”，虛擬儀表實驗，退出該實驗界面。
圖8

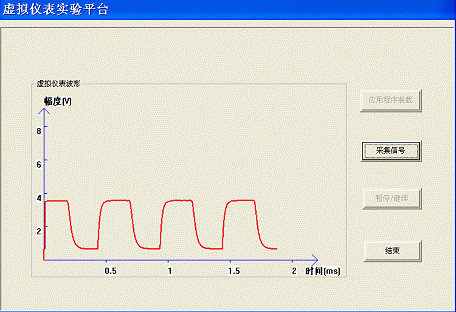

在虛擬儀表界面的左邊是測量的信號波形，橫坐標為時間（單位為毫秒），縱坐標為信號的幅度（單位為伏特）。進行虛擬儀表的測試實驗時，需要將測試的信號連接到實驗箱的P101輸入端。圖9是我們對實驗箱中的一個方波通過虛擬儀表實驗而獲得信號波形。圖10是該信號通過實驗箱的一個一階RC電路之后的輸出波形。
圖9
圖10
3．DSP信號波形產生實驗
實驗箱的數字信號處理模塊可以通過按鈕“SW101”按鈕選擇DSP工作的程序，當程序號模塊（實驗箱頂部中間的數碼管）顯示“1”時，即可以進行在線設計程序。當程序號模塊顯示“2”時，可以通過觀測DSP產生的各種信號波形。為了觀測DSP產生的各種信號波形，這里需要將程序號通過SW101調節為2。
產生的信號波形包括：
（1）正弦函數信號；
（2）指數函數信號；
（3）指數衰減振蕩函數信號
（4）抽樣函數信號；
（5）鐘形函數信號。
測試點說明如下：
TP801：測試正弦函數信號波形
TP802: 測試指數函數信號波形
TP803: 測試指數衰減振蕩函數信號波形
TP804:
測試抽樣函數信號波形
