SB-T009風機風室性能實驗臺
一.實驗?zāi)康?/span>
1.學習通風機主要工作參數，風量Q，風壓P，軸功率N，轉速n（從而計算效率η）的實驗測定方法。
2.通過試驗得出軸流式風機的特性曲線（包括P-Q曲線、Pst-Q曲線，N-Q曲線和η-Q曲線）。
3.熟悉軸流風機性能測試實驗臺的操作方法，實驗臺的組成和數據處理，熟悉軸流式風機風室實驗裝置的結構。
4.學習風室類型測風機性能試驗方法。

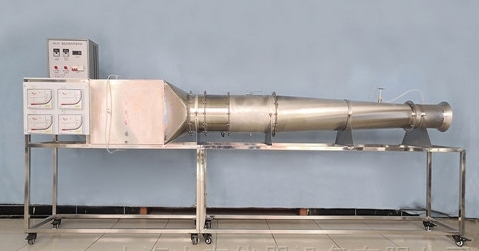

參考圖片
二.技術指標
1.國標GB1236-1985《通風機空氣動力性能試驗方法》規定管段長度及多孔整流柵，不銹鋼材質。
2.常溫、常壓下運行，工作環境溫度：-10℃～+40℃。
3.工作電源：三相五線380VAC、50Hz，總功率3.5KW。安全保護：具有接地保護，漏電保護，過流保護。
4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5.裝置外型尺寸：3000×500×1550mm。
三.主要配置及參數
1.適用類型：軸流、離心、貫流等風機，
2.試驗臺功能：用于測試風機靜壓、風量、功率、電壓、電流、轉速、效率等；3.儲存環境：-10～50℃；0～99%RH；
4.使用環境：25±5℃；50±10%RH；
5.依據標準：GB/T 1236-2017、AMCA 210、IS05801等；
6.風量范圍、測試重復性精度：10-1000 m?/h、≤2%；
7.靜壓范圍、精度：0-900 Pa、0.2級；
8.轉速范圍、精度：0-6000 Rpm、±5Rpm；
9.試驗方式：出氣式風室；
10.試驗?zāi)Ｊ剑憾L(fēng)量、定靜壓；
11.噴嘴開閉方式：自動；
12.被測風機電壓（市電）、最大功率：220V±10%、500W；
13.最大被測風機尺寸：400*400mm；
14.溫濕度傳感器、精度：-20～50℃、±0.5℃；10～99%RH、±3%；
15.壓差范圍、精度：0-900 Pa、0.2級；
16.大氣壓力傳感器：80～120mbar、0.5級；
17.測試參數：靜壓、功率、電壓、電流、轉速、溫濕度、大氣壓力等；
18.控制參數：靜壓、差壓；19.軟件功能：顯示：樣件信息、所有參數、自動生成性能曲線（風量-風壓、風量-功率、風量-轉速、風量-效率）及報表，數據需存儲
19.設備配置有不銹鋼風室，進口集流器，輔助通風機以及變頻器。
20.輔助通風機/被試通風機：低噪音軸流式風機，弘科電氣SF3-2，機號3A，0.37KW，2800r/min，380VAC。
21.雙面亞光密紋噴塑安裝控制控箱1只、數顯溫度表、漏電保護器、電壓表、帶燈自鎖按鈕開關、控制箱面板
22.框架實驗臺方管、配腳輪均為萬向輪帶禁錮腳）。
